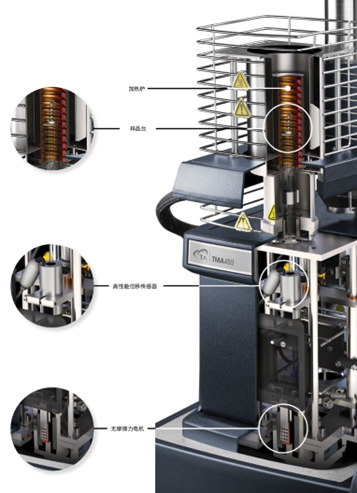

儀器設計
TA 儀器將設計和集成高品質加熱爐、尺寸測量和氣體環境控制組件的工程經驗與功能強大的 TRIOS 軟件完美融合,確保 Discovery TMA 450 的配置靈活性和強大的多功能性。
加熱爐
TMA 450采用快速響應的小質量加熱爐,提供從-150℃至1000℃范圍內最精確的溫度控制,和0.01至150°C/min的穩定升溫速率。該加熱爐確保了精確尺寸變化測量所需的優異基線性能,以及調制TMA™測試所需的動態溫度控制。空氣冷卻功能將實驗周轉時間縮短為10分鐘,顯著提高實驗室生產率。加熱爐頂部的集成式Inconel®718杜瓦槽可加入液氮將其冷卻至-150℃,或者可將該儀器與選配的無液氮機械制冷附件(MCA 70)相連,以將加熱爐冷卻至-70 ℃。除了提供更寬的溫度范圍,制冷附件還提供執行升溫/降溫熱循環實驗的能力,以及進一步縮短實驗周轉時間。
樣品臺 樣品臺和探頭由石英制成,經優化適用于-150 ℃至1000 ℃的工作范圍。石英的高剛度、耐腐蝕性和極低的熱膨脹性使其成為理想材料。樣品臺使用方便,易于探頭或夾具的安裝、樣品加載和熱電偶的放置。石英探頭的設計適用于膨脹、穿刺、彎曲(三點彎曲)和拉伸變形模式。集成的雙氣路輸入氣體模塊向樣品區域提供吹掃氣體環境(空氣、氙氣、氦氣或氮氣),最大流速為 200 mL/min。 |
![]() |
技術參數 | Discovery TMA 450EM | Discovery TMA 450 |
溫度范圍(最大) | -150 至 1000°C | -150 至 1000℃ |
溫度精確度 | ±1°C | ±1°C |
升溫速率 | 0.01 至 150 °C/min | 0.01 至 150 °C/min |
加熱爐冷卻時間(空氣冷卻) | 從 600 ℃ 冷卻至 50 ℃ 小于 10 分鐘 | 從 600 ℃ 冷卻至 50 ℃ 小于 10 分鐘 |
最大樣品尺寸-固體 | 26 mm(長)x10 mm(直徑) | 26 mm(長)x10 mm(直徑) |
最大樣品尺寸-薄膜/纖維 | ||
靜態操作 | 26 mm(長)x1.0 mm(厚)x4.7 mm(寬) | 26 mm(長)x1.0 mm(厚)x4.7 mm(寬) |
動態操作 | 26mm(長)x0.35 mm(厚)x4.7 mm(寬) | |
測量精度 | ±0.1% | ±0.1% |
靈敏度 | 15 nm | 15 nm |
位移分辨率 | <0.5 nm | <0.5 nm |
動態基線漂移 | <1 μm(-100 至 500 °C) | <1 μm(-100 至 500 °C) |
施力范圍 | 0.001 N至2 N | 0.001 N至2 N |
頻率范圍 | 0.01 Hz 至 2 Hz | |
雙氣路氣體輸送模塊 | ● | |
氣體環境(靜態或控制流量) | 氬氣、氦氣、氮氣和空氣 | 氬氣、氦氣、氮氣和空氣 |
